SCHEDA TECNICA PIATTAFORMA IDRAULICA

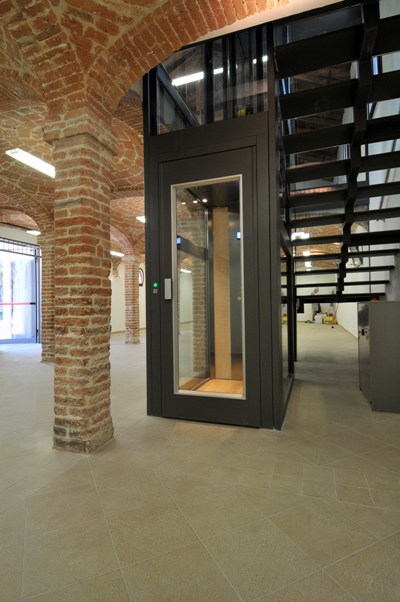

·    Piattaforma IDRAULICA

TECNOLOGIA, CONVENIENZA FLESSIBILITA'

La nuova piattaforma  consente di superare al meglio le esigenze di trasporto verticale, adattandosi anche agli spazi più ridotti. Le varie soluzioni disponibili sul piano estetico e funzionale la rendono un prodotto felssibile, conveniente e adatto ad ogni esigenza.

VANTAGGI PRINCIPALI:

Versatilità. In grado di superare fino a 18,0 metri di dislivello, l'impianto può servire fino ad 8 fermate con accessi opposti o adiacenti.

Comfort di marcia. Per un miglior comfort di marcia è disponibile una verisone a due velocità (opzionale).

Bassi contenuti. Efficienza classe A-VDI 4707. Alimentato con la normale fornitura 220 Volt Monofase, ha consumi molto ridotti (a partire da soli 1,5 kW).

Quadro in armadio. Tutti i componenti idraulici ed elettrici sono alloggiati in un piccolo armadio (opzionale).

Fossa e testata minime. Grazie alle elevate soluzioni tenciche è possiible avere fossa e testata di dimensioni ridottissime, rendendo facile e flessibile l'installazione  in ogni edificio.

Ampia gamma estetica. Disponibile con due allestimenti ampiamente personalizzabili mira a rispondere ad ogni esigenza di gusto.

Sicurezza in caso di black-out. Un dispositivo permette il ritorno della cabina al piano inferiore. Sono disponibili varie soluzioni che consentono di effettuare la fermata al piano selezionato senza dovere tenere premuto il pulsante (opzionale).

Manovra. Sempre univesrale al piano. A uomo presente in caina con porte manuali aperte. Universale in tutti gli altri casi.

Ideale per: residenze private, edifici ad uso commerciale o pubblico, edifici con altezza e numero di piano contenuto, eidifici con zone transitabili sotto al vano.

CARATTERISTICHE TECNICHE:

Normativa di riferimento

Direttiva macchine europea 2006/42/CE

Portata (kg)

250 - 500 con limitazioni

Corsa max (mt)

13,4 (18.0 con limitaizoni)

Numero max di fermate

8

Velocità m/s

0,15

Accessi

1 ,2,3

Porte di piano

Automatiche telescopiche o battente

Porte di cabina

Automatiche telescopiche, a soffietto manuali, a soffietto automatiche, assenti.

Luce porte

500 < W < 1200

Manovra

Universale dal piano, universale o uomo presente in cabina

Alimentazione

220 Volt monofase/50 Hz

Trazione

Pistone in taglia laterale

Azionamento

1 o 2 velocità

Quadro di manovra

In armadio

Distanza ancoraggio guide std (mt)

1,5

Arcata

A Mensola

Altezza cabina (mm)

2040

Fossa (mm)

200

Testata (mm)

2300 senza porte di cabina (o con porte mauali), 2400 con porte automatiche

Potenza motore (kW)

1,5-3
